冷库安装管路注意事项

2020-06-22 15:12:41 104 :冰峰制冷网

安装冷库时,除了要搭配压缩机,冷凝器,蒸发器和节流装置之外,好的制冷系统还需要合理的管道设计。

冷库安装

管道的设计有多重要?

在制冷系统中工作过的专业工程师应该遇到系统回油的问题。 当系统正常运行时,少量机油将继续与排气一起离开压缩机。 如果系统管道设计合理,这些油将回流到压缩机中,并且可以对压缩机进行充分润滑。 如果系统中的油过多,则会对冷凝器和蒸发器的效率产生负面影响; 返回压缩机的机油少于离开压缩机的机油,终损坏压缩机。 向压缩机添加机油只能在短时间内保持机油油位; 只有正确的管道只有通过设计,系统才能保持良好的油平衡,然后才能实现系统的安全运行。

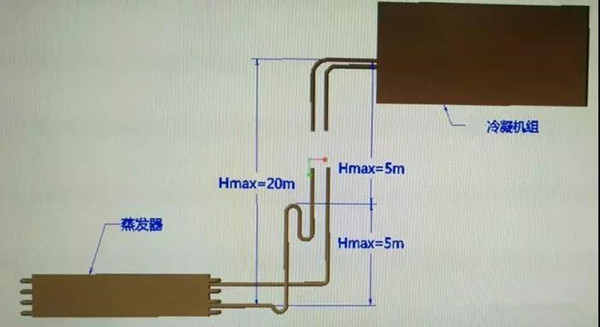

1.吸管设计

1。 水平吸入管沿制冷剂流动方向的倾斜度应大于0.5%;

2。 水平吸气管的横截面必须确保气体流量不小于3.6m / s;

3。 在垂直吸气管中,气体流量必须不小于7.6-12m / s;

4。 气体流速大于12m / s不能显着提高回油率,它会产生高噪音并引起吸入管路中的高压降;

5.在每条垂直吸油管的底部,必须建立一个U形的回油弯管。

6。 如果垂直吸油管的高度超过5m,则每增加5m,应建立一个U型回油弯头。

7。  U形回油弯的长度应尽可能短,以免油积聚过多;

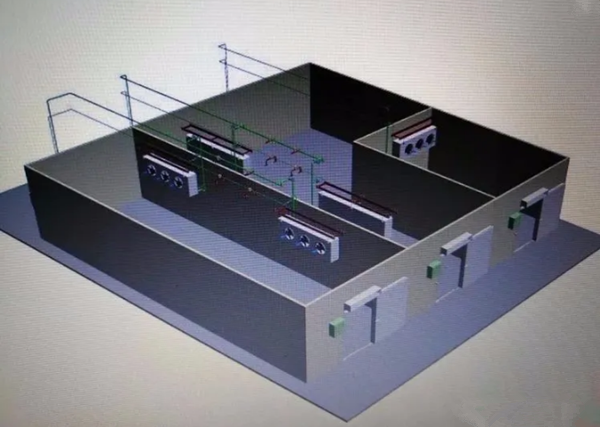

冷库安装设计

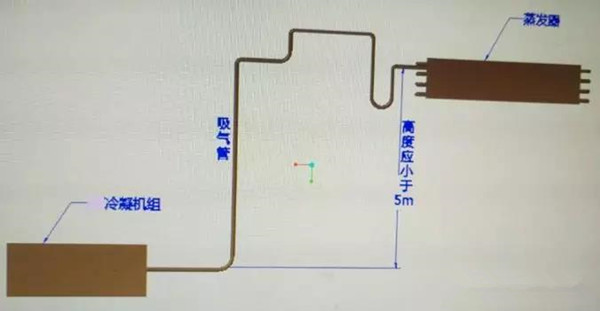

2.蒸发器吸入管路的设计

1。 当系统不使用疏散循环时,应在每个蒸发器的出口处设置一个U型弯管。 为了防止停机时液体制冷剂在重力作用下流入压缩机;

2。 当吸水上升管与蒸发器连接时,中间应有一条水平管和截流弯头,要勇敢地安装温度传感器。 防止膨胀阀发生故障。

<strong>连云港冷库安装</strong>

三,排气管设计

当冷凝器安装在比压缩机高的位置时,冷凝器的进气管需要弯曲成U形,以防止停机时机油回流到压缩机的排气侧,这也有助于防止液态制冷剂从冷凝器回流。 冷凝器到压缩机。

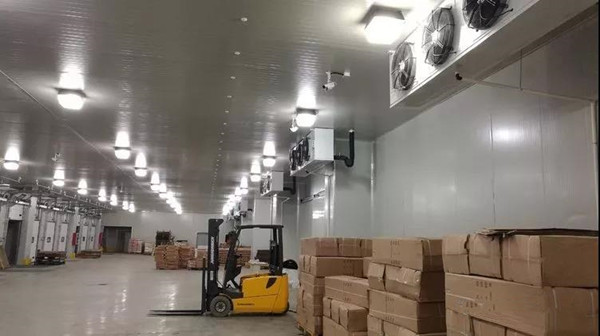

冷库安装

四,液体管道设计

1。 液体管道通常对制冷剂的流量没有特殊限制。 使用电磁阀时,制冷剂流量应小于1.5m / s;

2。 确保进入膨胀阀的制冷剂为过冷液体;

3。 当液态制冷剂的压力下降到其饱和压力时,一部分制冷剂将闪蒸成气体。

以上就是冷库安装管道的注意事项,如想了解更多,请联系冰峰制冷设备有限公司!
